- 商品名稱：磁性浮子液位計
- 添加時間：2023-08-12 14:40:36
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
1、產品簡介
磁性浮子液位計適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其**性。由于被測介質與指示器隔離，所以它比傳統的板式、管式液位計具有更高的**性、安全性和實用性。同時，當與其它儀表配套時，可實現液位的上、下限報警和遠距離的自動控制。所以磁性浮子液位計廣泛用于電力、石油、化工、環保、船舶、建筑、食品等各行業過程中的液位測量與控制。
2、工作原理
磁性浮子液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180℃，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
二、產品特點
●適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量；
●耐振動性能好，能適應液位波動大的情況下工作；
●結構簡單，安裝方便，維護費用低；
●密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，**性高；
●現場指示、信號遠傳（4~20mA或HART）、一機多能；
●直觀、醒目、測量范圍大，觀察方向可任意改變；
●可選配報警器、變送器；
●獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/67；
●配套的磁開關和干簧管遠傳變送器通過隔爆和本安的雙重防爆認證；
●采用304無縫不銹鋼管，經濟實用；
●帶精美的磁鋼校正器，現場隨意校調技術參數。
三、技術參數
●量程范圍：300~18000mm；
●介質密度（g/cm3）：0.5～2；
●介質粘度： ≤0.02Pa.S；
●工作溫度℃：-40～350；
●工作壓力：≤2.5MPa（普通型），≤10.0MPa（高壓型），≤32.0MPa（chao高壓型），≤2.5MPa（防腐型）；
●測量精度：≤±10；

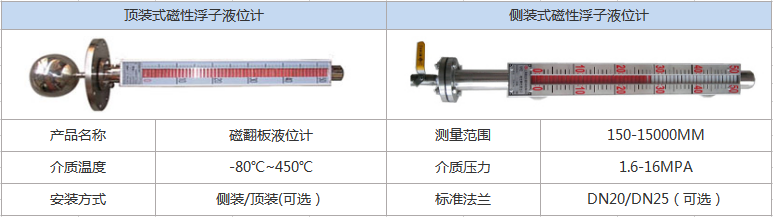

●安裝方式：側裝式、頂裝式、底裝式；
●防護等級：IP65；
●防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；
●傳輸方式：4～20mA 或 開關量；
●接口法蘭：根據化工部、機械部及美制標準，可以結合用戶的需要特殊定制。
四、產品選型
一、產品選型表
| 代 號 | 顯示方式 | |||||||
| 就地顯示 | ||||||||
| 就地顯示+4～20mA遠傳 | ||||||||
| 代號 | 安裝方式 | |||||||
| C | 側裝式 | |||||||
| D | 頂裝式 | |||||||
| 代號 | 類型 | |||||||
| 無 | 基型 | |||||||
| W | 保溫型 | |||||||
| J | 防腐型 | |||||||
| S | 防霜型 | |||||||
| Z | 保溫防腐型 | |||||||
| Y | 頂裝防腐型 | |||||||
| 代號 | 報警控制 | |||||||
| 0 | 無報警 | |||||||
| 1 | 帶上限報警 | |||||||
| 2 | 帶下限報警 | |||||||
| 3 | 帶上下限報警 | |||||||
| 代號 | 浮子材質 | 代號 | 本體材質 | |||||
| P | 不銹鋼 | P | 不銹鋼 | |||||
| L | 防銹鋁 | L | 防銹鋁 | |||||
| T | 鈦 | T | 鈦 | |||||
| S | PVC塑料 | S | PVC塑料 | |||||
| F | 氟塑包裹 | F | 氟塑管 | |||||
| PF | 內襯四氟 | |||||||
| PP | 內襯丙烯 | |||||||
| PE | 內襯乙烯 | |||||||
| 代 號 | 待標明的數據 | |||||||
| B1 | 標注法蘭標準、通徑、壓力等級 | |||||||
| B2 | 標注實際操作溫度 | |||||||
| B3 | 標注實際操作壓力 | |||||||
| B4 | 標注測量介質的密度 | |||||||
| B5 | 標注訂貨長度，或提供法蘭間距 | |||||||
二、安裝使用和維護
1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。
2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，**偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。
3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。
4、液位計護導管和主體導管保持垂直
5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
