- 商品名稱：HART手操器
- 添加時間：2023-08-12 14:51:15
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，作為一臺多功能手操器使用，用于維護和診斷HART儀表。HART裝置提供具有相對低的帶寬，適度響應時間的通信，經過多年的發展，HART技術在國外已經十分成熟，并已成為全球智能儀表的工業標準。HART協議采用基于Bell202標準的FSK頻移鍵控信號，在低頻的4～20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊，數據傳輸率為1.2Mbps。由于FSK信號的平均值為0，不影響傳送給控制系統模擬信號的大小，**了與現有模擬系統的兼容性。在HART協議通信中主要的變量和控制信息由4～20mA傳送，在需要的情況下的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。
二、產品特點
HART手操器采用的是半雙工的通信方式，其特點是在現有模擬信號傳輸線上實現數字信號通信，屬于模擬系統向數字系統轉變過程中過渡性產品，因而在當前的過渡時期具有較強的市場競爭能力，獲得了較快發展。HART規定了一系列命令，按命令方式工作。HART有三類命令 類稱為通用命令，這是所有設備都理解、都執行的命令；第二類稱為一般行為命令，所提供的功能可以在許多現場設備（盡管不是全部）中實現，這類命令包括 的現場設備的功能庫；第三類稱為特殊設備命令，以便于工作在某些設備中實現特殊功能，這類命令既可以在基金會中開放使用，又可以為開發此命令的公司所。在一個現場設備中通?？砂l(fā)現同時存在這三類命令。
三、技術參數
1、外形尺寸
●HART375C：228mm×100mm×60mm（手持部 分為 70mm 寬×36mm 厚）(不包括插頭和引出帶纜部 分)。
2、HART接口部分
●HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作。
● HART接口可接收的共模電壓為±28V。
●漏電電流典型值小于 1.0uA@25℃。
●HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能。
3、PC接口部分
●PC接口部分需要通過電平轉換器連接 PC 機串 口，此端口用于升級儀表庫。
4、功耗指標
●電源功耗：4.5VDC，19.8mA（工作狀態）。
5、電池的使用
●供電電源：三節 7號堿性電池或鎳 氫充電電池。
●連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。
6、環境溫度要求
●工作溫度范圍：0℃～ 50℃ 儲存溫度范圍：-20℃～ 55℃。
7、液晶顯示屏
●液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。
●在環境溫度過低時，液晶顯示器的響應速度會變 慢，這是正?，F(xiàn)象；由于本設備帶有自動溫度補償電 路，在環境溫度較高時，液晶顯示器仍然具有很好的 對比度，方便您在不同環境的使用需求。
四、產品選型

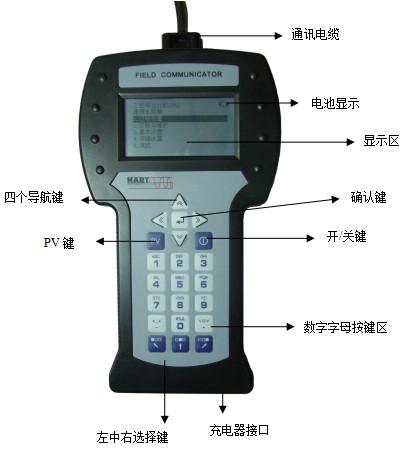

1、手持器界面功能介紹

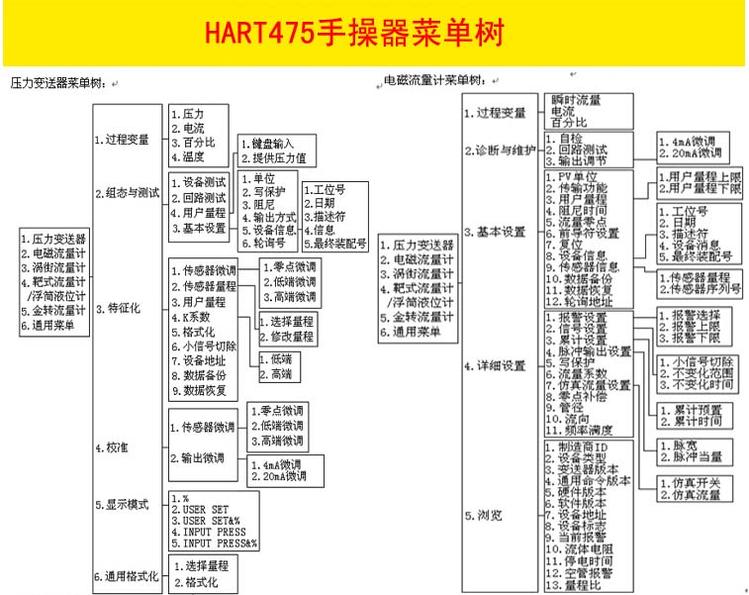

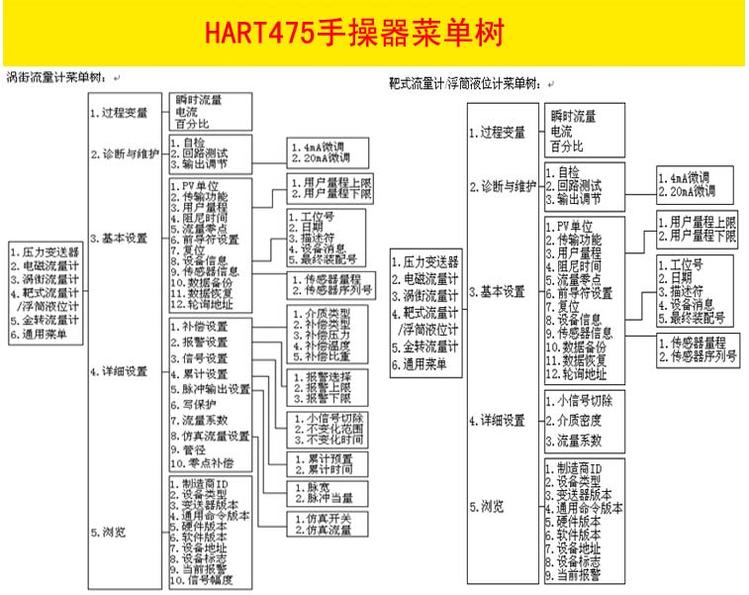

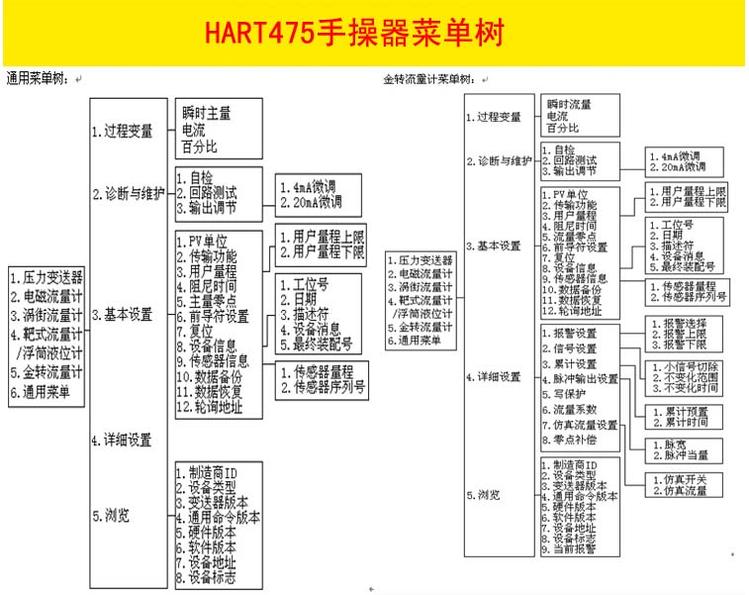

2、手持器菜單樹
