- 商品名稱：超聲波明渠流量計
- 添加時間：2023-08-14 16:21:32
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
MQ型超聲波明渠流量計采用超聲波以非接觸的方式測量明渠堰槽內的水位高度，再由微處理機自動計算出對應的流量值。測流量時，液晶顯示瞬時流量及累計流量；測液位時則顯示液位及上下線報警指示。MQ型超聲波明渠流量計可以用來連續監測明渠中污水的流量并累計流量，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。儀表內置EEPROM，確保停電時儀器內累計流量不會丟失。儀器配有專門為石油、化工部門設計的防爆、耐腐蝕型探頭，特別適用于具有腐蝕性廢水的流量測量。超聲波明渠流量計是由流量顯示儀、流速計、液位計組成的流速面積法測流量的明渠測量流量系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。
二、產品特點
●測量范圍大（0.01-10m/s），流量測量不受支流面回水的影響；
●測量不受水中漂浮物、泥沙、氣泡和水位大幅度變化的影響，流速傳感器結構簡單、體積小、安裝方便對水流不產生阻力；
●標準渠道不需要改造即可直接安裝，安裝施工費用低；、
●儀表顯示功能：可同時顯示水位、斷面平均流速、斷面瞬時流量、累計流量等測量數據；
●儀表輸出接口：脈沖（頻率）、RS485/RS232、（電流）；
●儀表報警內容：水位超限、流量超限、流速超限等報警項；
●明渠流量計具有數據保存功能，可在**斷電的情況下保存設置參數和流量值；
●儀表具有：有線、無線數據遠傳功能（GPRS無線通訊）；
●通訊協議支持標準Modbus(RTU)協議；
●儀表內置防雷功能。
三、技術參數
1、技術參數
| 測量范圍 | 0.1升/秒~10米3/秒 |
累計流量 | 99999999米3 |
測距范圍 | 0~3m |
測距精度 | 0.3% |
流量精度 | 1%（視堰板類型而定） |
盲 區 | 0.3m~0.5m |
測距分辨率 | 1mm |
壓 力 | 4個大氣壓以下 |
儀表顯示 | 自帶LCD顯示瞬時流量喝累計流量 |
模擬輸出 | 4~20mA |
數字輸出 | RS485、Modbus協議或定制協議 |
供電電壓 | DC24V/AC220V,防雷裝置內置 |
環境溫度 | -20℃~+60℃ |
防護等級 | IP65 |
2、外形尺寸圖
3、外形尺寸表
| 序號 | 流量范圍（噸/小時） | 適用渠道m(xù)m | 水位范圍 | 臨界淹沒度% | ||
Q(min) | Q(max) | ＞寬×高 | h（min） | h(max) | ||
1 | 0.3 | 19.4 | ＞200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | ＞250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | ＞300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | ＞450×800 | 30 | 450 | 0.5 |
5 | 9.0 | 903.6 | ＞600×1000 | 30 | 600 | 0.5 |
6 | 12.6 | 1440.0 | ＞1000×1200 | 30 | 750 | 0.5 |
序號 | 喉道段 | 收縮段 | 擴散段 | 增高 | 流量參數 | |||||||
b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.530 |
6 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
四、產品選型

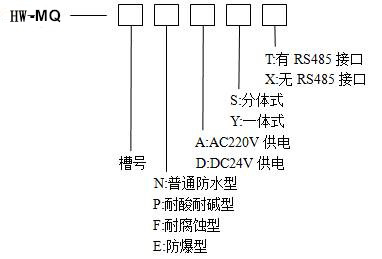

1、選型表

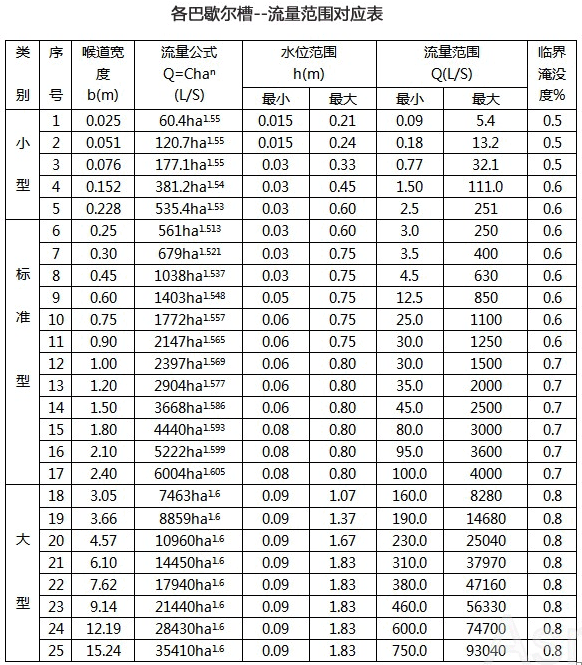

2、流量范圍
