- 商品名稱：螺旋轉子流量計
- 添加時間：2023-08-14 16:36:57
- 電 話：13101880682
郵 箱：njbldyb@163.com
一、產品簡介
1、簡介
螺旋轉子流量計是用于管道中液體流量的測量和控制的儀表。流量計可以選用不同的材料制造，廣泛應用于石油、化工、輕工、商業和科研等部門，特別適用于原油、精煉油、輕烴等工業液體的計量。螺旋轉子流量計裝有指針、字輪計數器、可指示出流量的累積量，帶回零裝置的計數器還可以指示出單次累計，并可輸出電脈沖信號，供二次儀表或計算機檢測，作自動控制和數據處理等用。
2、工作原理
螺旋轉子流量計屬容積式流量計，它是以螺旋轉子（測量元件）的空槽部分和計量箱內壁組成一封閉空腔（見圖中陰影部分）作為測量室，轉子每轉一周可輸出8倍空腔的容積，因此，流體的流量正比于螺旋轉子的轉速，將轉子轉數的累計轉化為流體流量的計量。
3、結構組成
螺旋轉子流量計主要由本體、一對螺旋轉子、、磁性聯軸器、減速機構、調整齒輪、計數器及發訊裝置組成。螺旋轉子的轉數，通過磁性聯軸器和一系列齒輪組成的減速機構，傳到表頭計數器。磁性聯軸器主要由主動磁鋼和從動磁鋼組成，采用磁性聯軸器可以提高流量計的工作壓力和工作溫度，操作安全，也可減輕維修工作。
二、產品特點
●測量精度高、流量范圍寬、重復性好；
●運轉平穩、噪音低，流量大、壓力損失??；
●螺旋轉子轉動均勻、震動小、壽命長；
●螺旋轉子等速回轉流體脈動小，發信脈沖穩定、**；
●對被測液體的粘度變化不敏感；
●可以配置多種計數器、調速器和外部精調器；
●結構簡單、外形尺寸小、重量輕；
●安裝方便。
三、技術參數
●公稱通徑：25、40、50、80、100、150、200、250、300；
●允許基本誤差（%）：±0.2、±0.5；
●重復性誤差（%）：0.2級為0.07、0.5級為0.17（0.5級）；
●允用工作壓力（Mpa）：1.6、2.5、4、6.4；
●被測介質溫度（℃）：－40～ 60、－40～ 120、100～300；
●被測介質粘度（Mpa·s）:0.6～3000；
●防爆等級：dⅡBT4、iaIICT4（說明：本廠的信號遠傳流量計分普通型和防爆型）；
●管道法蘭標準：HG20592－90、JB/T79.1-94；
●流量計的主要材質：不銹鋼、鑄鋼、316（即0Cr17 Ni12 Mo2汽油介質用不銹鋼軸承，高溫介質用高溫軸承。
四、產品選型

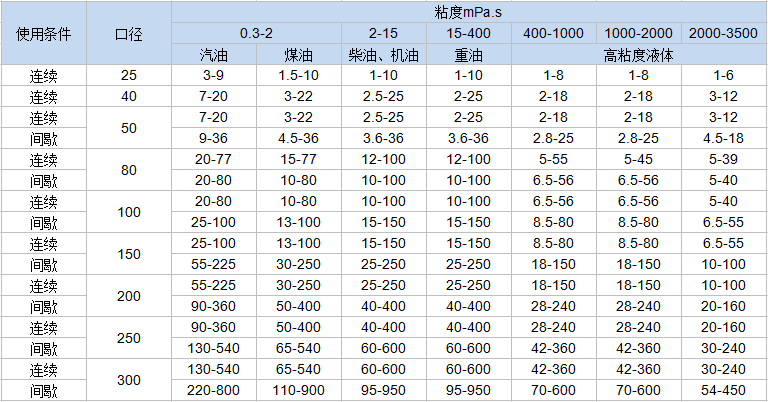

1、流量范圍
