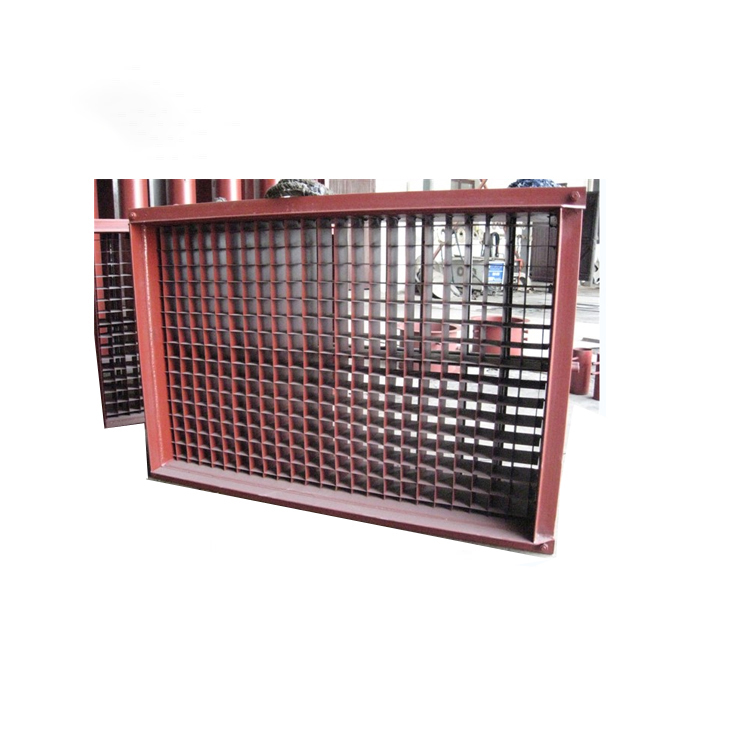

- 商品名稱：橫截面流量計
- 添加時間：2023-08-14 16:46:13
- 電 話：13101880682
郵 箱：njbldyb@163.com
概述:
橫截面流量計是依據速度面積法的原理而研制出來的流量計,速度面積法是將測量流速的截面分割為許多小單元，假設每個單元面積的流速，則總的流量就等于流過所有小單元面積流量之和。當單元面積分割得愈多，所測的流量愈準確，橫截面流量計就是依據這個原理而研制。
1、
節節流裝置適用范圍及有關技術指標：
節流件名稱 | 適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | ||
角接取壓標準孔板 |
環室式 | 50－500 50－500 | 0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% | ISO5167 GB/T2624－93 | |
夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | ||||
斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，適用于各種介質
| 0.6－0.75% | ISO5167 GB/T2624－93 | ||
徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | |||||
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% | ISO5167 GB/T2624－93 | ||
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% | ISO5167 GB/T2624－93 | ||
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% | ISO5167 GB/T2624－93 | |
粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | ||||
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 GB/T2624－93 | ||
1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | ||
錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | ||
圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | ||
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | ||
透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | ||
端頭孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
雙重孔板 | 25－400 | 0.2－0.8 | 適用于大流量測量 | ||||
限流孔板 | |||||||
產品選型說明：
選型規格 | ||||||||||||||
LGHJ | ||||||||||||||
管道截面形狀 | 圓形 | 方形 | 1 | |||||||||||
2 | ||||||||||||||
法蘭材質 | 碳鋼 | 不銹鋼 | 其他 | 025 | ||||||||||
06 | ||||||||||||||
08 | ||||||||||||||
… | ||||||||||||||
100 | ||||||||||||||
公稱直徑 | DN500 | DN600 | DN700 | … | ||||||||||
