一、產品簡介
熱式氣體質量流量計由傳感器和信號分析、處理與控制單元兩部分構成。傳感器一部分測量溫度，而另一部分用于加熱。前者監控實際過程溫度值；后者維持一恒定溫度值，使其總是高于實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大，冷卻效應就越大，維持差分溫度所需的能量也就越大。因此，通過測量加熱器的能量便可得出被測氣體的質量流量。
熱式氣體質量流量計是利用熱傳導原理測量氣體質量流量的儀表。熱式氣體質量流量計的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1，一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置于被測氣體中時，其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差，另一個傳感器T2用于感應被測氣體溫度。隨著氣體質量流速的增加，氣流帶走更多熱量,傳感器T1的溫度下降，要維持T1、、T2恒定的溫度差，T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T（T1-T2）與質量流量Q有確定的數學關系式。
P/△T=K1 K2 f(Q)K3
K1、K2、K3是與氣體物理性質有關的常數。
二、產品特點
●無可動部件、振動影響可忽略；
●直管段要求不高1-2D；
●與介質的溫度、壓力無關；
●專有高溫算法，介質溫度可達+510℃；
●采用高濕算法，實現高精度測量；
●采用穩定性高的鉑RTD傳感器；
●采用享有專有技術”平衡結構封裝”,介質溫度自補償；
●專有算法,可實現高線性、高重復性、高精度；
●量程比寬100:1,可據用戶要求可拓展；
●可實現大管徑小流量測量，*小流量可測低至零,分辨率0.001m/s；
●對流量信號鍵入12點動態修正，內置10點修正；
●在線動態校正電流/電壓輸出；
●對粉塵等小顆粒不敏感；
●在線不斷流裝卸，維護方便。
三、技術參數
1、技術參數

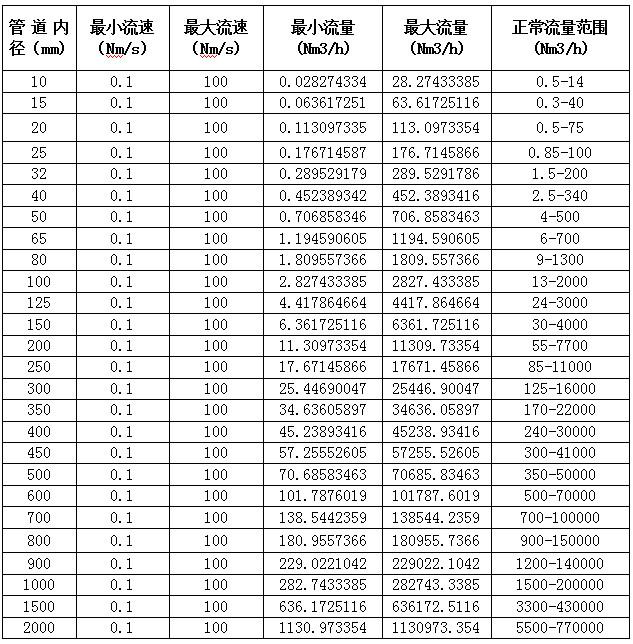

2、流量范圍對照表
四、產品選型
1、產品選型表產品選型：
公程通徑 | -XXX | 100表示DN100 | ||||||
安裝形式 | G | 管道式 | ||||||
C | 插入式 | 1 | 螺紋連接 | |||||
2 | 法蘭連接 | |||||||
公稱壓力 | A | 0~0.6MPA | ||||||
B | 0~1.0MPA | |||||||
C | 0~1.6MPA | |||||||
D | 0~2.5MPA | |||||||
E | 0~4.0MPA | |||||||
F | 0~6.4MPA | |||||||
G | 0~10MPA | |||||||
H | 0~16MPA | |||||||
工藝條件 | 0 | 普通 | ||||||
1 | 防腐 | |||||||
2 | 防爆 | |||||||
3 | 高溫 | |||||||
輸入信號 | A | 無輸出 | ||||||
B | 4~20MA | |||||||
C | RS485 MODBUS | |||||||
1 | 220V AC | |||||||
2 | 24V DC | |||||||
